Pengait amplas aluminium oksida dan cakram pengamplasan loop



I. Sistem Material dan Karakteristik Struktural

Landasan teknis kait amplas aluminium oksida dan loop abrasive lembar dibangun di atas sistem komposit material multi -.



    Lapisan bahan dasarbiasanya terbuat dari - paper kraft {{0} tinggi atau bahan komposit film poliester. Pilihan ini tidak sewenang -wenang tetapi didasarkan pada pertimbangan ketat kinerja material. Tinggi - kertas kraft kepadatan, dengan kekuatan tarik yang sangat baik (biasanya lebih besar dari atau sama dengan 150n/cm) dan resistensi air mata (lebih besar atau sama dengan 8n/mm), memberikan fondasi yang kuat untuk amplas. Bahan komposit film poliester, di sisi lain, digunakan untuk stabilitas dimensi yang baik dan ketahanan kimia, cocok untuk kondisi kerja tertentu. Untuk lebih meningkatkan kinerja bahan dasar, beberapa produk akhir - tinggi menjalani perawatan silanisasi khusus, mengendalikan tegangan permukaan bahan dasar antara 32-38mn/m. Ini tidak hanya memastikan adhesi lapisan abrasif tetapi juga memberikan produk dengan resistensi kelembaban yang sangat baik.

   Lapisan abrasif, sebagai lapisan fungsional inti dari amplas, biasanya menggunakan alumina putih yang menyatu (WA) atau alumina coklat (a) sebagai bahan utama. Partikel -partikel alumina ini, setelah sintering suhu - tinggi, membentuk struktur polikristalin, memberlakukan amplas dengan kekerasan yang sangat baik dan ketahanan aus. Analisis XRD menunjukkan bahwa dalam -} yang tinggi, konten fase - al₂o₃ dalam lapisan abrasif dapat mencapai lebih dari 92%, dengan ukuran butir yang terkonsentrasi dalam kisaran 0,5-3 μM. Struktur mikro ini memastikan efisiensi pemotongan dan lapisan permukaan amplas. Distribusi ukuran partikel dari lapisan abrasif secara ketat menganut standar FEPA, mulai dari P80 hingga P2000. Untuk pasir dengan ukuran grit yang berbeda, konsentrasi ukuran partikel (D90/D10) dikontrol secara ketat dalam 1,5, memastikan tanda penggilingan yang konsisten dan berulang.

   Hook - dan - sistem loop, berfungsi sebagai jembatan yang menghubungkan amplas ke mesin penggiling, sama pentingnya dalam desainnya. Sandaper modern biasanya menggunakan komponen Epoxy {{1- - {1}, yang tidak hanya menawarkan kekuatan kulit yang luar biasa (hingga 4,5N/cm), tetapi juga menunjukkan ketahanan suhu yang sangat baik dan resistansi korosi kimia. Untuk lebih meningkatkan keandalan hook - dan - sistem loop, beberapa produk mengadopsi struktur koneksi bersama dovetail. Melalui perkawinan bagian jantan dan betina yang diproses oleh CNC, kerataan pada sambungan amplas dikontrol menjadi kurang dari atau sama dengan 0,05mm, secara efektif menghilangkan cacat jejak sambungan amplas tradisional dan meningkatkan kualitas penggilingan.





Ii. Kontrol yang tepat atas proses pembuatan
Proses pembuatan kait amplas aluminium oksida dan loop abrasif lembar adalah prosedur yang sangat tepat yang melibatkan banyak langkah kritis. Pada tahap pretreatment material dasar, teknologi corona debit biasanya digunakan untuk meningkatkan nilai dyne permukaan basis kertas menjadi 42 mn/m, menciptakan kondisi ideal untuk proses perekatan berikutnya. Perawatan corona debit menggunakan medan listrik tegangan - tinggi untuk mengionisasi udara dan menghasilkan plasma, yang mengaktifkan permukaan bahan dasar, sehingga meningkatkan adhesi lapisan perekat.

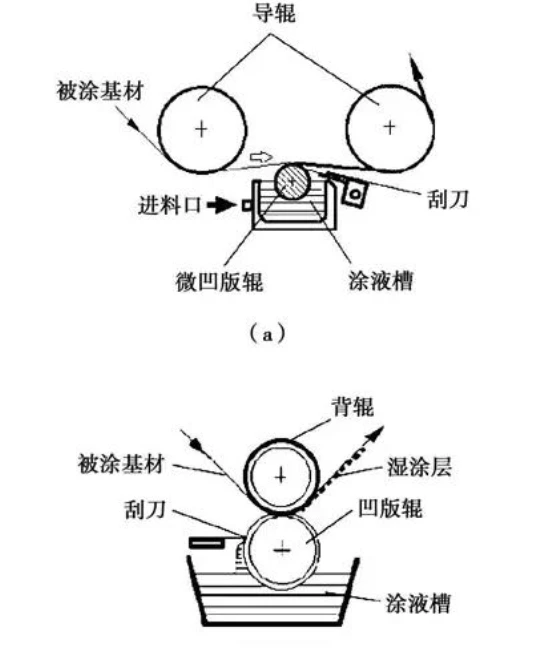

  Penerapan lem dasaradalah salah satu proses utama dalam pembuatan amplas. Jalur produksi modern biasanya menggunakan teknologi pencetakan mikro -, yang secara merata menerapkan lem dasar ke permukaan substrat melalui roller gravure mesin yang tepat. Ketebalan lapisan lem biasanya dikontrol antara 8 dan 12 μm. Ini disembuhkan dalam waktu 3 detik dengan sistem pengeringan inframerah - yang dekat (dengan panjang gelombang 850 nm), memastikan bahwa tidak ada deformasi tegangan termal yang terjadi pada lapisan lem dan mempertahankan kerataan substrat.





   Proses pengamplasan elektrostatikadalah teknologi inti dalam pembuatan amplas. Dalam medan elektrostatik dengan tegangan 15 - 25kV dan kekuatan medan listrik 3.5kV/cm, partikel alumina terionisasi dan diisi. Di bawah kekuatan medan listrik, mereka diserap secara seragam ke permukaan substrat dengan muatan yang berlawanan, membentuk satu lapisan pengaturan tertib. Deteksi ukuran partikel menunjukkan bahwa proses pengamplasan elektrostatik dapat meningkatkan laju cakupan abrasif dari amplas P1000 menjadi 68 ± 2%, peningkatan 23% atas proses pengamplasan gravitasi tradisional, secara signifikan meningkatkan efisiensi pemotongan dan umur amplas. Beberapa jalur produksi kelas atas juga dilengkapi dengan sistem kompensasi dinamis, yang memantau arus pengamplasan (0,5-2.0mA) secara real time dan secara otomatis menyesuaikan kecepatan makan untuk menjaga deviasi ukuran partikel dalam ± 1μm, memastikan stabilitas kualitas amplas.

   Proses Curing Post -adalah langkah terakhir dalam pembuatan amplas dan tahap penting untuk memastikan kinerjanya. Jalur produksi modern biasanya menggunakan sistem sirkulasi udara panas tiga -: bagian pemanasan awal 60 derajat untuk membuat aliran lapisan perekat dan menghilangkan stres internal; medium 120 derajat - bagian suhu untuk menyelesaikan curing awal dan membentuk kekuatan perekat awal; dan bagian suhu 180 derajat tinggi - untuk mencapai salib penuh - menghubungkan dan mengoptimalkan kinerja lapisan perekat. Analisis DSC menunjukkan bahwa tiga {- proses penyembuhan tahap dapat membuat tingkat curing resin epoksi mencapai lebih dari 95%, memberlakukan amplas dengan resistensi air yang sangat baik (tingkat retensi kekuatan kulit lebih besar dari atau sama dengan 85% setelah direndam dalam air pada 23 derajat selama 72 jam) dan resistansi panas.



AKU AKU AKU. Karakterisasi kinerja dan mekanisme kegagalan
Kinerja cakram pengamplasan secara langsung mempengaruhi kualitas dan efisiensi pengamplasan. Oleh karena itu, melakukan karakterisasi komprehensif kinerja amplas dan menganalisis secara mendalam mekanisme kegagalannya sangat penting untuk mengoptimalkan desain amplas dan meningkatkan kinerjanya.



  Performa memotongadalah indeks kinerja amplas yang paling inti. Biasanya, mesin pengujian TCM digunakan untuk evaluasi kuantitatif. Di bawah kondisi pemuatan 20N, -} yang tinggi dapat mencapai laju pelepasan 0,32g/menit pada pelat baja ST12 sambil mempertahankan kekasaran permukaan RA kurang dari atau sama dengan 0,8μm, menunjukkan efisiensi pemotongan yang sangat baik dan lapisan akhir. Tes aus menunjukkan bahwa kurva kehidupan -} yang berkualitas biasanya menyajikan tiga - karakteristik tahap: berjalan awal - dalam tahap (revolusi 0-500), di mana amplas dan permukaan benda kerja beradaptasi satu sama lain dan efisiensi cutting secara bertahap meningkat; Tahap keausan yang stabil (revolusi 500-3000), di mana efisiensi pemotongan amplas tetap stabil dan kekasaran permukaan tetap konsisten; dan tahap kegagalan yang cepat, di mana efisiensi pemotongan amplas turun tajam dan kekasaran permukaan memburuk. Kehidupan efektif total dapat mencapai lebih dari 4000 revolusi.

    Analisis Mode Kegagalanadalah cara penting untuk meningkatkan kinerja amplas. Analisis ini mengungkapkan bahwa detasemen partikel abrasif adalah mekanisme utama kegagalan amplas, menyumbang 68% dari kasus kegagalan. Melalui pengamatan SEM dari permukaan kegagalan, dapat dilihat bahwa kegagalan kohesif lapisan perekat dan fraktur partikel abrasif hidup berdampingan, menunjukkan bahwa ketangguhan perekat perlu dioptimalkan dan kekuatan ikatan antara lapisan perekat dan substrat, serta antara lapisan perekat dan partikel -partikel yang tidak sesuai, perlu ditingkatkan. Beberapa penelitian telah memodifikasi lapisan perekat dengan menambahkan nano - sio₂ (ukuran partikel 20nm), yang meningkatkan kekuatan kulit sebesar 27% sambil mempertahankan fleksibilitas (perpanjangan saat istirahat lebih besar dari atau sama dengan 150%), secara efektif memperpanjang masa pakai dan keandalan standaper.

    Kecenderungan yang menyumbatadalah indikator kunci yang mempengaruhi pengalaman pengguna amplas. Mengikat mengacu pada fenomena di mana puing -puing menggiling menumpuk di permukaan amplas, menghalangi celah antara butiran abrasif dan mengurangi efisiensi pemotongan. Menurut uji standar ASTM D3466, amplas dengan lapisan sengatan seng stearate - yang menyumbat penurunan 72% dalam penyumbatan dibandingkan dengan sampel yang tidak diobati selama penggilingan kayu pinus putih, secara signifikan meningkatkan kehidupan layanan dan efisiensi gerinda dari pasir. Analisis spektroskopi inframerah mengkonfirmasi bahwa bubuk polytetrafluoroethylene - dalam lapisan anti -- yang menumbuhkan ke arah permukaan yang lebih rendah, membentuk panci yang melingkar, membentuk ikatan yang secara efektif.





Iv. Petunjuk Optimalisasi untuk Proses Aplikasi
Aplikasi kait amplas aluminium oksida - dan - loop lembaran abrasif mencakup beberapa bidang, dan persyaratan untuk kinerja amplas bervariasi di bidang yang berbeda. Oleh karena itu, mengoptimalkan proses aplikasi untuk skenario aplikasi yang berbeda sangat penting untuk sepenuhnya memanfaatkan kinerja amplas dan meningkatkan kualitas penggilingan.



Di bidang pemesinan presisi, penerapan cakram pengamplasan harus mengikuti prinsip penggilingan bertingkat. Granding bertingkat mengacu pada pemilihan pasir bubur jagung yang berbeda berdasarkan persyaratan kekasaran permukaan dari benda kerja, dan eksekusi sekuensial penggilingan kasar, semi - presisi, penggilingan presisi dan pemolesan presisi. Mengambil pemolesan bagian aluminium aerospace sebagai contoh, aliran proses yang khas adalah: P80 → P120 → P180 → P240 → P320 → P400 → P600 → P800, dengan laju umpan menurun sebesar 30% pada setiap tahap, pada akhirnya mencapai kualitas permukaan RA0.2 mm. Beberapa perusahaan juga telah mengembangkan sistem pengamplasan cerdas, yang menggunakan sensor perpindahan laser untuk memantau kekasaran permukaan secara real time dan secara otomatis mengganti bejat amplas, sehingga meningkatkan efisiensi pemrosesan sebesar 40% sambil memastikan konsistensi kualitas permukaan.

Dalam kondisi kerja khusus, pemilihan dan optimalisasi amplas sangat penting. Misalnya, dalam Otomotif Touch - UP Operasi Lukisan, penggilingan air biasanya diadopsi untuk mengurangi polusi debu dan meningkatkan kualitas permukaan cat. Proses penggilingan air menempatkan tuntutan tinggi pada ketahanan air amplas. Oleh karena itu, air - amplas yang resisten (seri W) harus dipilih, dengan tingkat penyerapan tidak lebih dari 5% dan resistensi air dari lapisan perekat (setelah merendam dalam 70 derajat air selama 168 jam, laju retensi kulit tidak kurang dari 75%), untuk memastikan bahwa pasir tidak jatuh atau deformasi peel selama pemotongan air tidak kurang dari 75%), untuk memastikan bahwa pasir tidak jatuh atau deformasi dan deformasi air. Untuk bagian -bagian dengan jari -jari kelengkungan R <5mm, amplas pangkalan belakang elastis direkomendasikan. Resistensi kelelahan lenturnya dapat mencapai lebih dari 100.000 kali, memungkinkannya untuk melekat erat ke permukaan yang tidak teratur dan mencapai penggilingan yang seragam.

Pemeliharaan dan perawatan amplas juga memengaruhi masa pakai dan kualitas penggilingannya. Dianjurkan untuk menggunakan metode penggilingan salib -, yaitu, untuk mengubah arah penggilingan secara teratur selama proses penggilingan, yang dapat meningkatkan tingkat pemanfaatan abrasif sebesar 25% dan memperpanjang masa pakai amplas. Saat membersihkan, udara terkompresi (0,6MPA) harus digunakan untuk meledakkan puing -puing penggilingan dan debu ke arah yang berlawanan. Pelarut organik tidak boleh digunakan untuk menghindari merusak lapisan perekat dan bahan dasar. Lingkungan penyimpanan harus mengontrol suhu dan kelembaban (23 ± 2 derajat /50 ± 5%RH) untuk mencegah bahan dasar menyerap kelembaban dan deformasi, yang dapat mempengaruhi kerataan amplas.
